伴隨著工業時代4.0的到來，對工廠自動化提出了更高的要求。那你們對電汽缸有什么了解呢？接著跟隨電動缸制造商一起來學習一下電動缸的相關知識…

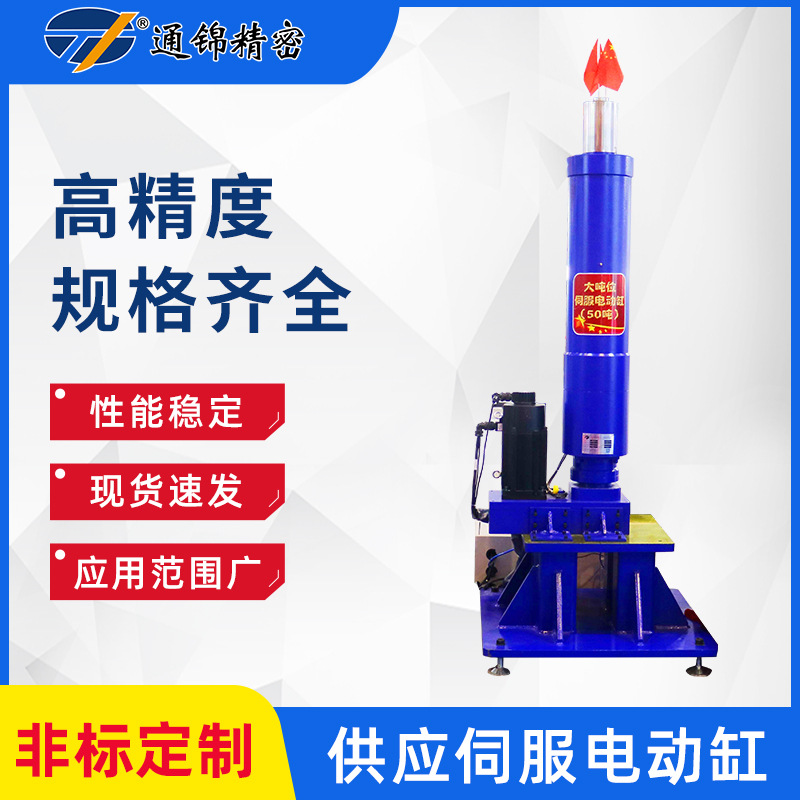

電動缸
一、電動力缸。
電缸電動缸又稱伺服電缸。電動執行機構.電動滑臺.直線滑臺.工業機械手等。采用伺服電機和絲杠集成設計的模塊化產品，把伺服電機的旋轉運動轉變?yōu)橹本€運動。與此同時，伺服電機的**優勢——高精度轉速控制，高精度轉矩控制，轉矩控制-精密速度控制，定位準確，精密力控，實現高精度直線運動系列全新革命產品。
電動缸
二.電動缸的構成。
該電瓶結構較為簡單，主要由驅動機構.減速裝置.直線傳動機構和機構四個部分組成。
電動機類型：直流電動機.交流電動機.步進電動機.步進電動機.伺服電動機。
減速器：通常是齒輪減速器。蝸輪蝸桿。行星齒輪.諧波減速器。
線性驅動機構：梯形絲桿.滾珠絲桿.滾柱絲桿.滑動導軌。
三.電動缸的分類。
根據自動控制的發展情況，可以分為三種類型：短行程系列.高剛性系列.薄系列。
在3大系列中，沿海地區應用較廣的規格有：日規.歐規...電瓶的競爭相對較大，由于替代勞動不僅僅是勞動替代勞動，更多時候注重其靈活性，因此往往對電動缸的各項參數都達到了較高的要求，如：對速度的要求，大多數電動缸按不同規格有很大差異，電機轉速達到1000mm/s；負載要求；對不同生產工藝要求不同，精度要求相同；標準電動缸重復定位精度達到±0.02mm。
從結構上講，電瓶的電瓶可以分為兩大類：直線電瓶、折疊電瓶。
電動缸
1.直線電機油缸。
直線電機與伺服電機相結合.伺服驅動.高精度滾珠絲杠或行星滾珠絲杠.模塊化設計，動力缸整體結構緊湊。該伺服電動機與電動缸的傳動絲桿之間通過聯軸器連接，使伺服電機的編碼器直接反饋油缸活塞桿的位移，減少中間環節的慣量和間隙，提高控制性能和精度。液壓馬達與電缸為一體，安裝方便，設置簡單。主要部件均采用國內、外優質產品，性能穩定.故障率低，可靠性高。
2.電瓶，折疊式電瓶。
折返式電氣缸的電機部分與汽缸部分平行安裝，除了直線式電動缸的特點外，還因其較短，所以在安裝位置較小的場合比較適應，因此適合安裝位置較小的場合。同步折返式電缸選用同步帶，具有強度高、間隙小、壽命長等優點。使得整臺電瓶具有更高的控制精度和控制精度。
四、電動缸的工作原理。
電動缸
電驅動圓筒的工作原理是用電作直接動力，使用各類電動機(如AC伺服電機.步進伺服電機.DC伺服電機)帶動不同形式的絲杠(或螺母)旋轉，由部件之間的螺旋運動轉變成螺母(或絲桿)的直線運動，活塞筒或負荷再作往復直線運動的螺母(或絲桿)。常規電動缸是利用電機帶動絲桿轉動，通過部件之間的螺旋運動轉化成螺母的直線運動。近幾年新出現的“螺母反轉子”電缸(如整體行星滾柱絲桿電動缸)采用了相反的驅動方式，即驅動螺母轉動，通過部件之間的螺旋運動轉化成絲杠的直線運動。
五.電瓶的主要特性。
由于其獨特的性能特點，在許多工業場合中逐漸得到推廣應用，作為一種新穎的機電一體化產品，其優勢主要體現在以下幾個方面。
1.節約能源、清潔、超長壽命.操作維護簡單，對環境的適應性強。不受周圍環境溫度影響的伺服電瓶，能在低.高溫，雨雪等惡劣環境中無故障運行。保護級別可達IP66。密封可防止缸外灰塵和水的污染，防止內油外泄，長時間工作，并達到高強度、高速度、高精度定位，移動平穩，低噪音。
2.傳輸效率高。使用精密滾珠絲杠或行星滾柱絲杠等精密傳動元件的電缸，省去了許多復雜的機械結構，其傳動效率有較大提高。上述幾種類型的電缸傳動效率可達90%以上。
定位精度高；滾珠絲杠伺服電缸，通過伺服控制，可實現約0.01mm的精確定位，具有較高的定位精度，適用于精度較高的應用場合。半閉環式油缸可達到較高的定位精度，但要達到同等精度的液壓缸與缸體則必須采用全閉環控制。
結構簡單，占地面積小，便于維修保養。電動缸本發明主要由電機和螺母螺桿機構組成，其結構簡單，體積小，工作空間不大。因為它結構簡單，在發生故障時容易找出故障原因，平時的維修也很方便。
5.高度安全可靠。該電瓶可攜帶先進的傳感器系統，以及多種行程控制裝置，可檢測并反饋油缸的工作狀態，避免事故的發生。
6.運轉穩定，使用壽命長。電動缸采用滾珠絲桿或行星滾柱絲桿，可大大降低傳動部位摩擦，有利于降低材料磨損，提高運轉穩定性，延長使用壽命。
反應速度快，可在較寬的速度范圍內進行線性調速，低速平穩運行。油缸工作速度一般只能達到35mm/s，而普通油缸的工作速度一般可達55mm/s。使用行星滾柱絲杠的電動缸速度可達2000mm/s，速度優勢十分明顯。另外，油缸在低速時易發生爬行現象，而油缸又不具備這一優點。
8.控制精確，同步良好。由于多個獨立液壓缸或氣缸的控制回路頻率特性協調一致，因此，在需要多個驅動同步時，很難用液壓缸或氣缸實現高精度同步。但是，由于電力系統的頻率特性較容易達到一致性，因此使用多個電缸容易實現同步。
9.電缸用來代替部分液壓缸和氣動缸。能實現直線傳動的元件主要有電動缸.液壓缸.油缸這三個主要區別如下表。從比較中可以看出，電動缸比液壓缸、缸體結構簡單，受溫度波動影響小。
六電動缸的作用。
電瓶電瓶主要由伺服電動機.電缸驅動裝置、位置反饋裝置等組成。其主要功能是通過計算機向伺服驅動器發送指令，由伺服驅動器根據指令驅動伺服電機運行。用減速器。換向齒輪機構使?jié)L珠絲杠副轉動；絲杠螺母徑向限制，該方法是利用絲杠轉動力矩帶動推桿進行往復直線運動，絲杠端部裝有多圈絕對值編碼器作為位置反饋裝置；作為推桿的實時反饋。帶手動功能.緊急保護功能.鎖定功能.極限限制.報警功能。
七.電瓶的適用范圍：
1.電動缸可取代液壓.氣動場所，是液壓.氣動設備的升級產品.全電動多自由度平臺等；
2.實驗設備：高頻振動臺.高頻沖擊臺.模擬平臺.試驗臺.造波機；
3.專用設備：工業自動化生產線.裝配流水線.坐標機械裝置.升降平臺.偏移控制.閥門控制.機械設備.卡瑪力.食品和醫藥工業.數控機床.行業包裝機.汽車電子壓裝機.紡織設備卷繞機分度.模具位置控制.夾緊.鉆孔.定位.自動調整控制等；
4.軍事裝備：電動缸雷達支承架.發射平臺升降機.導彈升降機.彈丸升降機.彈丸升降機.彈丸升降機.彈丸升降機.掃雷機臂.六自由度搖擺機構.履帶調整機構.抓彈機構.方艙擴展機構等特種設備。
